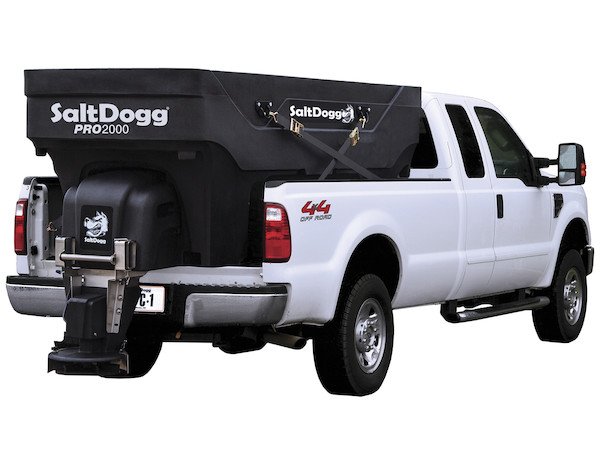

PATENT # – D520524 (SHPE1500 Serie) ALLGEMEIN Die SHPE Streuer Serie von Salt Dogg sind komplett unabhängig extrem haltbare Streuer Einheiten für den Kampf gegen Eis und Schnee. Die robuste Bauweise, erlaubt den Einsatz von Salz oder Salz/Sandgemischen. Die Montage des Streuers auf den Ladeflächen von Pickups, Kippern oder Pritschen ist sehr einfach und macht ihn damit ideal für Kommunen, Einkaufszentren, Betrieben und Parkplätze. BEHÄLTERMATERIAL Im Rotationsverfahren hergestellter, doppelwandiger, einteiliger Streuer mit glatten geschrägten Seiten um optimalen Materialfluß zu gewährleisten. Ausgestattet mit einem einfach auszuführenden Befestigungssystem incl. 4 Ratschen zur Verzurrung. (Ausser SHPE4000) Kein Bohren notwendig. (Ausgeformte Aussparungen für Gabelstapler im Streubehaelter machen eine EIN MANN Installation möglich. Lange Gabeln benötigt oder Aushebung an den 4 Zurrpunkten.) WELLE 6,4 cm starke Welle (SHPE4000 14cm) in Spiralenform über gesamte Länge des Behälterbodens, gewährleistet maximalen Materialfluß bei gleich bleibender Menge. Zwei Kontroller fuer Streuteller und Förderwelle, machen die Einstellung von Streuteller Geschwindigkeit und Materialfluß Menge von einander unabhängig. MATERIALFÖRDERLEISTUNG SHPE0750, SHPE1500, & SHPE2000 - Salz, bis zu 60 l / min; Sand/Salz, bis zu 36 l / min. Streubreite von 1,5 m bis 11,5 m, SHPE4000- Salz,bis zu 88 l / min; Sand/Salz, bis zu 62 l / min. Streubreite von 1,5 m bis 10 m SCHÜTTENZUSAMMENSETZUNG Ein 30cm Streuteller (SHPE4000 36cm) mit 4 Rippen aus Polymer verbunden mit einer 19mm Welle. Das Streumaterial wird vom Edelstahlkanal des Behälters über einen geschlossenen Polymer Kanal der Schütte auf den Streuteller geführt. Der Streuteller ist mit einem extra breiten Deflektor ausgestattet der das Fahrzeug schützt und die Einstellung des Streumusters erlaubt. Ein mit Federbolzen ausgestattetes Schnellwechselsystem erleichtert den schnellen An-, und Abbau der Schütte zur besseren Lagerung, Zugang zur Anhängerkupplung und Reinigung. ELEKTRISCHE MOTOREN Zwei extrem leise 12 Volt Direktantrieb Motoren treiben die Welle und den Streuteller an. Beide Motoren sowie der separat angetriebene Vibrationsmotor sind ummantelt von einem robusten Kunststoffgehäuse. Der Kabelsatz besteht aus einem 2,5mm starken Automobilkabel mit einer nicht brennbaren Ummantelung. Eine in der Kabine montierte Steuereinheit erlaubt die unabhängige Einstellung von Welle, Streuteller und Vibrator. STANDARD AUSSTATTUNG 6 mm starkes, schwarz pulverbeschichtetes Gitter (SHPE4000 2teilig) auf dem Behälter. Strapazierfähige Vinyl – Abdeckung mit verstärkten Rändern und Zurrösen. Hochleistungs 12 V Vibrationsmotor mit 210 lbs (SHPE4000-400 lbs). Streuer Verzurrgurte. SHPE0750 & SHPE0750 X Gesamtlänge: 160 cm (Ladefläche von 130 cm erfordelich); Volumen 570 l Breite: 122 cm; Höhe 71 cm SHPE1000 & SHPE1000X (NEU) Gesamtlänge: 235 cm; Volumen 0,75 cbm; Breite: 122 cm; Höhe: 86 cm. SHPE1500 & SHPE1500X Gesamtlänge: 182 cm (Ladefläche von 125cm erforderlich); Volumen 1,15cbm; Breite: 129 cm; Höhe: 95 cm. SHPE2000 & SHPE2000X Gesamtlänge: 245 cm (Ladefläche von 195cm erforderlich); Volumen 1,53cbm; Breite: 121 cm; Höhe: 102 cm. SHPE4000 Gesamtlänge: 254 cm (Behälter 229 cm); Volumen 3 cbm; Breite: 187 cm; Höhe: 110 cm. SHPE3000 Gesamtlänge: 314 cm (Behälter 289 cm); Volumen 2,3 cbm; Breite: 125 cm; Höhe: 134 cm.

ALLGEMEIN Komplett unabhängig extrem haltbare Streuer Einheiten für den Kampf gegen Eis und Schnee. Die robuste Bauweise, erlaubt den Einsatz von Salz oder Salz/Sandgemischen. Die Montage des Streuers auf den Ladeflächen von Pickups, Kippern oder Pritschen ist sehr einfach und macht ihn damit ideal für Kommunen, Einkaufszentren, Betrieben und Parkplätze. ELEKTRISCHE MOTOREN Zwei extrem leise 12 Volt Direktantrieb Motoren treiben die Welle und den Streuteller an. Beide Motoren sowie der separat angetriebene Vibrationsmotor sind ummantelt von einem robusten Kunststoffgehäuse. Der Kabelsatz besteht aus einem 2,5mm starken Automobilkabel mit einer nicht brennbaren Ummantelung. Eine in der Kabine montierte Steuereinheit erlaubt die unabhängige Einstellung von Welle, Streuteller und Vibrator. BEHÄLTER AUS EDELSTAHL Hochqualitative elektrisch geschweißte Endseiten und Seitenteile mit 45° Neigung aus 304er Edelstahl. Seitliche vertikale Edelstahl Streben für zusätzliche Stabilität. Ein Zentraler Schwerpunktmäßig aussgerichteter Hebepunkt zum leichteren An-, und Abbau. Boden ebenfalls aus 304er Edelstahl. FÖRDERUNG Das Förderband bestehend aus einer 30 cm breiten, komplett aus Stahl bestehenden Gelenk Kette mit 5mm x 19mm Querstreben. Antriebsräder mit 6 Zähnen aus Gusseisen auf einer 29mm starken Welle. Die Förderkette hat einen Einstellweite bis zu 9 cm. Antriebswelle mit selbsteinstellenden Hochleistungs Kugellagern mit Schmiernippeln. Leerlauf Trommel mit 2,54 cm Kugelager. MATERIALFLUSSEINSTELLUNG Hebel mit Einraststellungen zur genaueren Dosierung. SCHÜTTENZUSAMMENSETZUNG Ein 30cm Streuteller mit 4 Rippen aus Polymer verbunden mit einer 19mm Welle gesichert auf dem Motor Lager. Das Streumaterial wird vom Förderband durch eine Edelstahl Schütte mit internen und externen Deflektoren, auf den Streuteller geleitet. Einstellbare Deflektoren erlauben die genaue Vorgabe von diversen Streubildern. Der Extra große hintere Deflektor schützt das Heck und den Unterbau Ihres Fahrzeuges. 243 cm STREUER Seitenlänge Behälter 243 cm, Gesamtlänge 287 cm, Breite 120 cm, Höhe 83 cm, Füllmenge 1,37 cbm Max Befüllung 1,53 cbm, Empfohlene Fahrzeuge 7,5 t und höher.

BEHÄLTER MATERIAL Im Rotationsverfahren hergestellter, doppelwandiger 100% Polymer Behälter mit glatten geschrägten Innenwänden für verbesserten Materialfluß. Montage mit den 4 im Lieferumfang enthaltenen Zurrgurten. WELLE Eine 15cm starke Schraubenwelle über die Gesmtlänge der Behälterbodens, sorgt für maximalen gleichmäßugen Materialfluß. Steuerung mit getrennter Regelung für Welle und Streuteller. Wellenmotor mit 0,75 PS Getriebemotor, Streutellermotor mit 0,5 PS. SCHÜTTENZUSAMMENSETZUNG 35 cm großer Polymer Drehteller auf einem 19mm starken Welle. Geschlossene Polymer Schütte und Streuteller Einheit mit Externem Deflektor in stabiler Bauweise. Streubreite von 1,5m bis 9m. Ein einfaches Montagesystem der Schütte mit Federzapfen, ermöglicht einen schnellen An,- und Abbau für leichtere Reinigung und Lagerung. Die Schütte ist in 2 Höhen verstellbar. DOPPELDECKEL Rinnensystem und zweigeteilter Deckel für besseren Wasserablauf. Elastische Scharniere. 3 Pins zur schnellen Deckelentfernung. ELEKTRISCHE MOTOREN Beide Motoren sowie der separat angetriebene Vibrationsmotor sind ummantelt von einem robusten Kunststoffgehäuse. Der Kabelsatz besteht aus einem 2,5mm starken Automobilkabel mit einer nicht brennbaren Ummantelung. Eine in der Kabine montierte Steuereinheit erlaubt die unabhängige Einstellung von Welle, Streuteller und Vibrator.
